250 CYLINDER ASSEMBLY


PD250安装指导手册.pdf

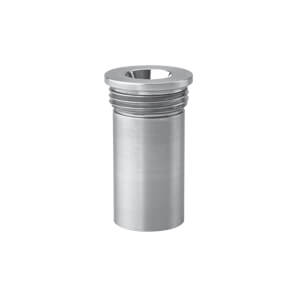

PD250X3

总高度 1.563″ x 7/8 x 20 螺纹。法兰直径 0.9375″ x 0.060″。后端配有 #10-32 UNF-2B 供气接头。

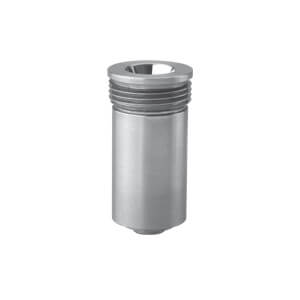

PD250X2
总高度 40mm,M20 x 1.5 螺纹。法兰直径 22mm x 2mm。后端配有 M5 x 0.8 供气接头。

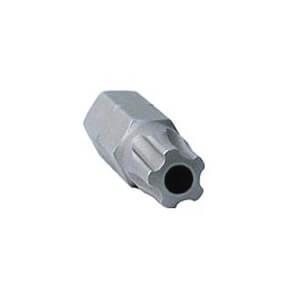

PD250IT
我们的微型气缸必须使用专用安装工具进行安装。该工具可装入 1/4 套筒驱动器中。批头的倒钩会滑入气缸锁的锥形面,与钢珠之间咬合,使您能够将气缸拧入安装板。 如果使用台钳、钳子或其他方式将气缸锁拧入安装板,可能会导致气缸本体变形,或使气缸本体与法兰盖之间的精密连接松脱,从而造成错位或故障。 我们建议在制作微型气缸的螺纹安装孔时使用全新的丝锥。这样有助于确保螺纹正确对齐,减少扭矩压力,并延长安装工具的使用寿命。
